COYOTE DOME 6,5" SFMS s listovacím kazetovým systémem

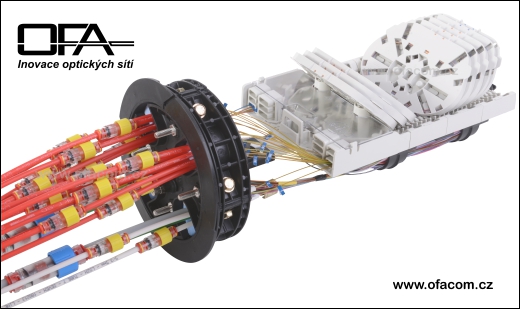

Optická spojka COYOTE® DOME 6,5"×17 SFMF  byla navržena speciálně pro přístupové sítě typu FTTH a FTTB. Spojka obsahuje SFMS (Single Fiber Management System) – listovací kazetový systém se snadným přístupem k jednotlivým kazetám a v nich uloženým svarům vláken.

Odkaz na detailní katalogový list spojky.

Spojka s listovacím kazetovým managementem pro přístupové sítě

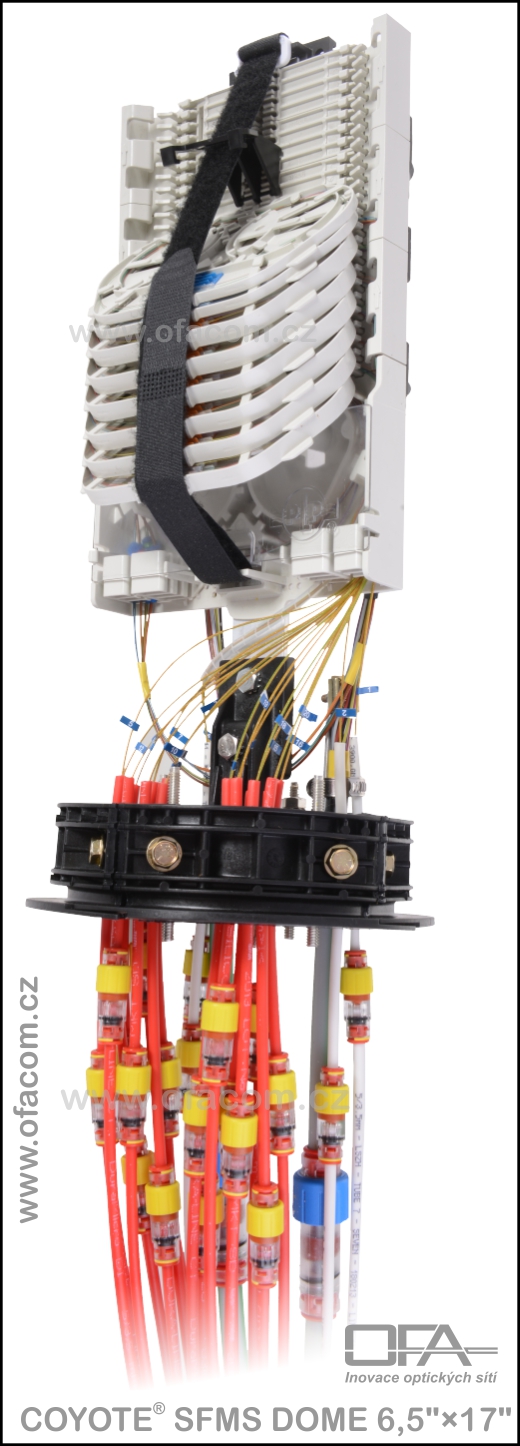

Optická spojka je vybavena SFMS (Single Fiber Management System) managementem vláken, který umožňuje flexibilní a přehlednou organizaci vláken jednotlivých zákazníků nebo skupin zákazníků v přístupových optických sítích a zjednodušuje následné servisní a konfigurační zásahy, včetně napojování dalších zákazníků ve spojce.

Optické kazety SC a SE

Kazetový systém spojek COYOTE^® SFMS využívá patentovaný systém segmentovaných základen, na které jsou upevňovány jednotlivé kazety. Celý systém pak využívá, dvě provedení kazet Single Cir-cuit (SC) a Singe Element (SE).

Kazety SC

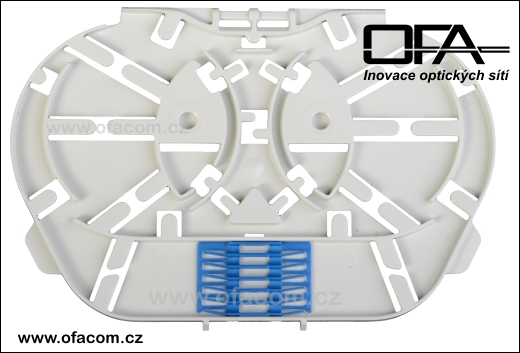

Kazety SC mají základní výšku 5 mm, instalují se do jednotlivých pozic základny a obsahují modrý hřebínek, který umožňuje v kazetě uložit šestici svarů ve smrštitelné ochraně.

Kazety SE

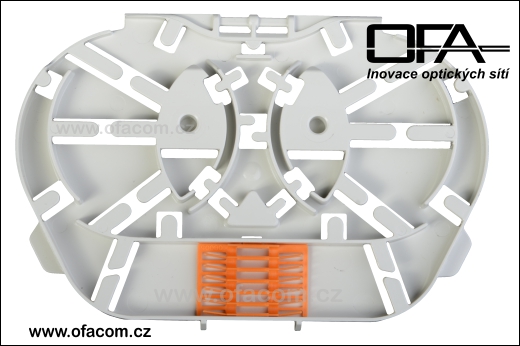

Naproti tomu kazety SE mají základní výšku necelých 9 mm, in-stalují se ob jednu pozici v základně a umožňují uložení 12 svarů. Kazety SE využívají oranžový hřebínek pro uložení celkem 12 svarů ve dvou vrstvách (2×6).

Spojka pro přístupové sítě FTTH

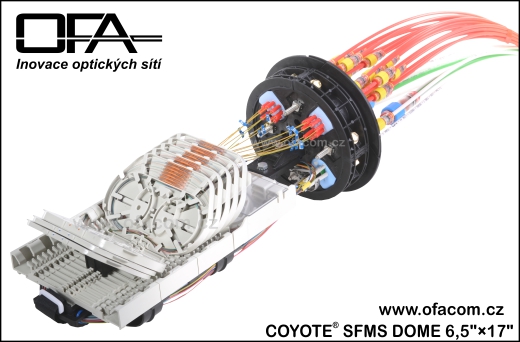

Optická spojka COYOTE® DOME 6,5"×17 SFMF byla navržena speciálně pro přístupové sítě typu FTTH, eventuelně pro sítě FTTB.  Základem spojky je kazetový management SFMS (Single Fiber Management System), který představuje listovací kazetový systém se snadným přístupem k jednotlivým kazetám a v nich uloženým vláknům a svarům vláken.Uvedený systémskýtá operátorům vysokou flexiblitu při návrhu FTTH sítí.

Vstupy kabelů spojky COYOTE^® SFMS

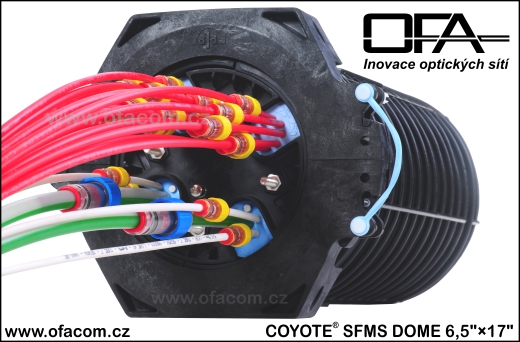

Řešení spojky SFMS zachovává standardním čelo spojky DOME 6,5" , a tím i výhody široké variability řešení vstupů kabelů zavedených do některého ze čtyř vstupních portů prostřednictvím standardních silikonových průchodek COYOTE. Každý port tak umožňuje zavedení od jednoho do osmi kabelů dle použité průchodky. Samozřejmostí průchodek COYOTE je zavedení jednoho nebo více nepřerušených kabelů do spojky a možnost postupné instalace jednotlivých kabelů.

Prakticky je pak možno do spojky zavést například jeden nepřerušený přívodní kabel (nebo dva přerušené) a současně až 28 odchozích vláknových svazků v trubičce 5/3,5.

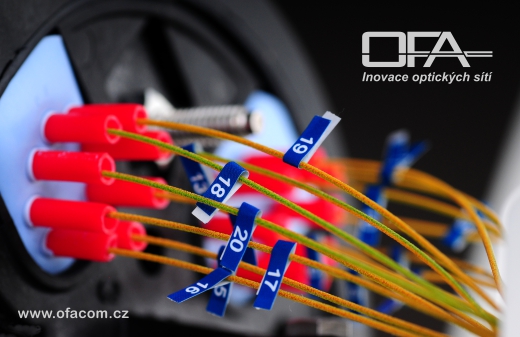

Pro případ zavedení nepřerušeného kabelu je na spodní straně optické spojky umístěn organizér rezerv trubiček s vlákny, který lze použít jak pro přerušená, tak pro nepřerušená vlákna. Na obrázku níže je detal osmi vláknových svazkl AccuBreeze™ zavedených jedním potem do spojky.

COYOTE^® SFMS - optická spojka pro NGA sítě 21. století

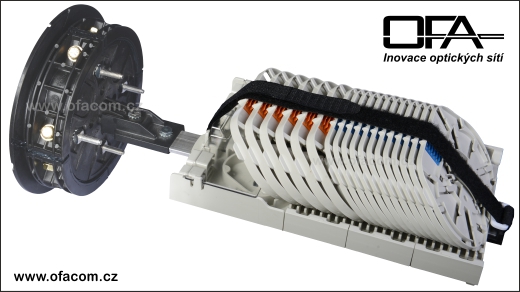

Moderní design spojek PLP COYOTE SFMS předurčuje použití těchto spojek v moderních optických přístupových sítích nové generace (NGA). SFMS management vláken umožňuje přehledné uložení vláken jednotlivých zákazníků ve spojce a v kombinaci s vhodným "inventory" systémem sítě umožňuje operátorům udržet trvalou a stoprocentní kontrolu nad veškerými vlákny v FTTH sítích. Listovací systém spojek COYOTE SFM skýtá snadný přístup k jakémukoli vláknu ve spojce bez rizika poškození ostatních provozovaných vláken, čímž značně zjednodušije veškeré servisní zásahy.
