Nový optický rozvádzač OROFA-48

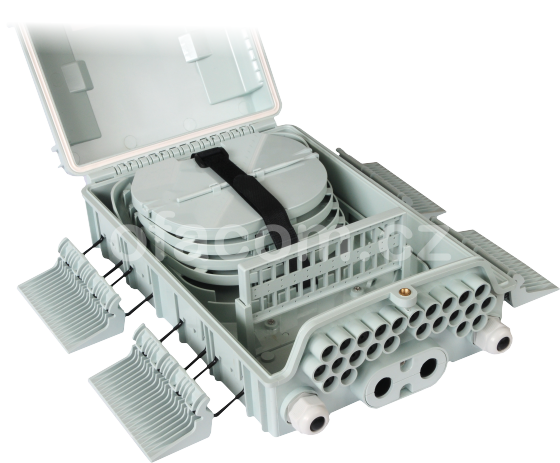

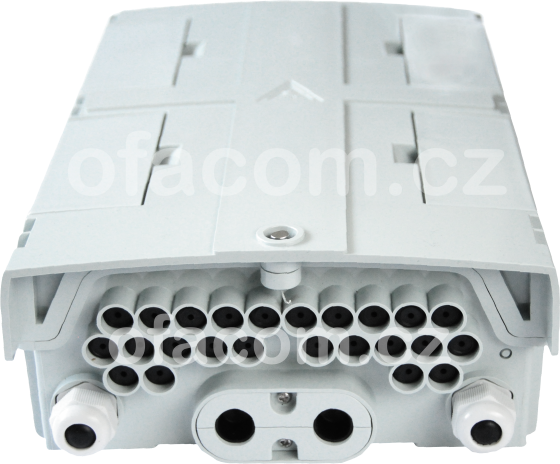

Optický rozvádzač OROFA-48 predstavuje inovované riešenie vonkajšieho optického rozvádzača na stenu či stĺp. Optický rozvádzač OROFA-48 je vybavený štvoricou výklopných optických kaziet pre 12/24 zvarov ktorá umožňuje v rozvádzači realizovať celkom 96 zvarov. Kazety sú vybavené dvojicou držiakov zvarov so 6 pozíciami, do ktorých možno ukladať zvary vo zmrštiteľné ochrane v dvoch vrstvách.

Rozvádzač je prispôsobený pre umiestnenie PLC splitterov v kovovom housingu.

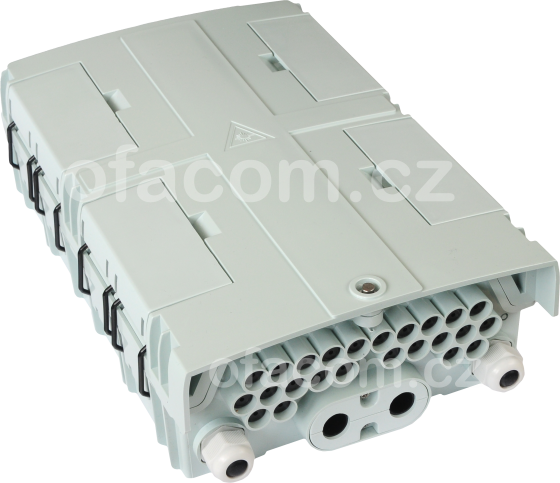

V rozvádzači je ďalej umiestnená nosná maska pre 24 simplexných SC konektorov, alternatívne je možné využiť pre 48 duplexných adaptérov LC jednotnej veľkosti. Vzhľadom ku kapacite zvarov realizovateľných v rozvádzači je možné používať na odchode ako předkonektorované optické drop káble, tak i neokonektorované drop káble, na ktoré budú v rozvádzači navarené jednotlivé pigtaily.

Optický distribučnej stĺpový box je prispôsobený pre montáž na stĺp a na stenu. Upevnenie na stĺp sa robí pomocou připáskování nerezovou páskou do maximálnej šírky 16 mm, možno použiť skrutkovú pásku z balenia (kovové a betónové stĺpy). Na drevený stĺp sa rozvádzač upevňuje spravidla pomocou vrutov. Upevnenie na stenu sa vykonáva pomocou štvorice skrutiek, možno použiť skrutky a hmoždinky, ktoré sú na tento účel v príbalu rozvádzača

Zatváranie rozvádzača je riešené pomocou štvorice masívnych uzatváracích klipov a doplnkového skrutkového mechanizmu s atypickou hlavou. Nástroj pre povolenie a utiahnutie skrutky je súčasťou príbalu.

Rozvádzač môže plniť v optickej sieti rad funkcií. Môže slúžiť ako distribučné bod v nadzemnej sieti alebo distribučnej bod sa splitterom, do ktorého sú zavádzané okonektorované optické drop káble (až 24). Prípadne môže plniť funkciu nadzemné spojky, ak odchádzajúce zákaznícke káble nie sú na strane rozvádzača okonektorovány.

Rozvádzač je určený na osadenie na stĺp alebo na stenu. V prvom kroku je potrebné na zadnú stenu upevniť dvojicu nerezových montážnych úchytov, ktoré sú v príbalu rozvádzača (každý je upevnený dvoma skrutkami. Tieto montážne úchyty potom slúži ako pre priskrutkovanie rozvádzače (na stenu, drevený stĺp), tak pre páskovanie rozvádzače (na kovovej a betónové stĺpy).

Na stenu sa rozvádzač pripevňuje pomocou štyroch hmoždiniek a skrutiek, ktoré sú súčasťou príbalu rozvádzače OROFA-48.
Na stĺp sa pripevňuje připáskováním nerezovou páskou (kovové a betónové stĺpy) alebo skrutkou (drevené stĺpy). Maximálna šírka nerezové pásky použiteľné pre upevnenie rozvádzača je 16 mm, odporúčame použitie užšia pásky, napr. 9 mm. K tomuto účelu zo využiť aj kovové sťahovacie pásky veľkého priemeru, ktoré nájdete v príbalu rozvádzača.

Podrobné technické údaje a opis rozvádzače nájdete v katalógovom liste na webe ofacom.sk.
